Apakah Peranan Kritikal Yang Dimainkan Slaid dalam Pergerakan Acuan Kompleks?

Di dalam acuan suntikan yang kompleks, pergerakan satu slaid boleh menentukan sama ada sesuatu bahagian dihasilkan dengan sempurna atau dibuang. Pertimbangkan penyambung automotif acuan dengan potongan sampingan. Teras dan rongga utama tidak boleh hanya membuka dan menutup untuk melepaskan bahagian; undercut akan terperangkap. Mekanisme slaid mesti bergerak ke sisi, menarik balik teras sisi sebelum bahagian itu dikeluarkan. Jika slaid bergerak terlalu awal, bahagian itu herot. Jika ia bergerak terlalu lambat, bahagian itu retak. Jika ia mengikat, acuan rosak. Ini adalah peranan kritikal slaid dalam pergerakan acuan yang kompleks. Ia adalah komponen yang membolehkan pengacuan geometri yang mungkin mustahil: potongan bawah, benang dalaman, lubang sisi dan kontur kompleks. Slaid bukanlah sekeping keluli yang mudah; ia adalah mekanisme ketepatan yang mesti beroperasi dengan pasti untuk ratusan ribu kitaran. Reka bentuk, bahan dan ketepatan pembuatan slaid dan komponen berkaitannya menentukan kejayaan acuan.

Kepentingan slaid dalam pergerakan acuan yang kompleks tidak boleh dilebih-lebihkan. Ia adalah komponen yang mengubah acuan buka dan tutup mudah kepada sistem pembuatan yang canggih yang mampu menghasilkan bahagian yang rumit. Mereka mesti menahan tekanan tinggi pengacuan suntikan, kitaran haba proses, dan haus mekanikal penggerak berulang. Mereka mesti tepat masa dengan pembukaan dan penutupan acuan. Dan ia mesti dibuat mengikut had terima yang diukur dalam mikron. Artikel ini akan mengkaji peranan kritikal slaid dalam pergerakan acuan yang kompleks. Kami akan merangkumi pelbagai jenis slaid, prinsip reka bentuk yang memastikan operasi yang boleh dipercayai, bahan dan proses pembuatan yang menentukan hayatnya, dan langkah kawalan kualiti yang memastikan ketepatan. Kami juga akan memberikan spesifikasi terperinci untuk kamiKomponen Acuan Tepat Dan Sisipandari kilang kami di Moldburger Mould Industry Co., Ltd.

Jadual Kandungan

• 1. Apakah Slaid Acuan dan Mengapa Ia Perlu?
• 2. Apakah Pelbagai Jenis Slaid yang Digunakan dalam Acuan Kompleks?
• 3. Bagaimanakah Pergerakan Slaid Digerakkan dan Dimasa?
• 4. Apakah Bahan dan Rawatan yang Memastikan Ketahanan Slaid?
• 5. Apakah Prinsip Reka Bentuk Menghalang Kegagalan Slaid?
• 6. Apakah Spesifikasi Mentakrifkan Slaid dan Sisipan Acuan Berkualiti Tinggi?
• 7. Soalan Lazim (FAQ)
• 8. Kesimpulan

1. Apakah Slaid Acuan dan Mengapa Ia Perlu?

Slaid acuan ialah mekanisme yang menggerakkan sebahagian daripada rongga acuan atau teras secara sisi, berserenjang dengan arah bukaan dan penutupan utama acuan. Tujuan slaid adalah untuk membentuk ciri yang akan menghalang bahagian daripada terkeluar jika acuan hanya dibuka di sepanjang paksi utama. Ciri-ciri ini dikenali sebagai undercuts. Potongan bawah boleh menjadi lubang sisi, ceruk, benang atau sebarang geometri yang tidak sejajar dengan arah bukaan acuan. Tanpa slaid, ciri-ciri ini akan terperangkap, dan bahagian itu tidak boleh dikeluarkan tanpa rosak. Slaid bergerak keluar sebelum bahagian itu dikeluarkan, membolehkan bahagian itu dikeluarkan dengan bersih. Jadual di bawah meringkaskan jenis ciri yang memerlukan slaid.

PadaMoldburger Mould Industry Co., Ltd., kilang kami pakar dalam reka bentuk dan pembuatan Komponen Dan Sisipan Acuan Tepat, termasuk slaid. Kami mempunyai pengalaman yang luas dalam menghasilkan slaid untuk acuan kompleks yang digunakan dalam industri automotif, perubatan dan elektronik pengguna. Pasukan kejuruteraan kami bekerjasama rapat dengan pereka acuan untuk memastikan mekanisme slaid dioptimumkan untuk geometri bahagian tertentu dan keperluan pengeluaran.

2. Apakah Pelbagai Jenis Slaid yang Digunakan dalam Acuan Kompleks?

Terdapat beberapa jenis slaid yang digunakan dalam acuan kompleks, setiap satu sesuai untuk aplikasi yang berbeza dan geometri bahagian. Jenis yang paling biasa ialah slaid pin cam, slaid hidraulik, slaid pin sudut, dan slaid mekanikal. Slaid pin cam adalah jenis yang paling biasa. Ia menggunakan pin cam yang dipasang pada dasar acuan untuk menggerakkan slaid semasa acuan dibuka. Pin sesondol menolak slaid ke sisi apabila plat acuan terpisah. Slaid hidraulik menggunakan silinder hidraulik untuk menggerakkan slaid secara bebas daripada bukaan acuan. Ini membolehkan pemasaan yang lebih kompleks dan daya yang lebih besar. Slaid pin sudut menggunakan pin bersudut untuk menggerakkan slaid semasa acuan dibuka, sama seperti slaid pin sesondol tetapi dengan geometri yang berbeza. Slaid mekanikal menggunakan pautan atau mekanisme rack-and-pinion untuk menggerakkan slaid. Jadual di bawah membandingkan jenis slaid ini.

Di kilang kami, kami mengeluarkan semua jenis gelongsor dan komponennya yang berkaitan, termasuk blok gelongsor, rel gelongsor, pin cam dan plat haus. Kami menggunakan bahan berkualiti tinggi dan pemesinan ketepatan untuk memastikan slaid kami beroperasi dengan lancar dan boleh dipercayai. Pasukan kejuruteraan kami boleh mengesyorkan jenis slaid yang sesuai untuk aplikasi khusus anda.

3. Bagaimanakah Pergerakan Slaid Digerakkan dan Dimasa?

Penggerakan dan masa pergerakan slaid adalah penting untuk kejayaan acuan yang kompleks. Slaid mesti bergerak pada masa yang betul dalam kitaran acuan: selepas bahagian itu cukup sejuk untuk menahan ubah bentuk, tetapi sebelum bahagian itu dikeluarkan. Jika slaid bergerak terlalu awal, bahagian tersebut mungkin terherot atau rosak. Jika ia bergerak terlalu lambat, bahagian itu mungkin retak atau gelongsor mungkin rosak. Masa dikawal oleh geometri pin cam atau pengaturcaraan sistem hidraulik. Untuk slaid pin cam, panjang dan sudut pin cam menentukan bila slaid mula bergerak dan sejauh mana ia bergerak. Pin sesondol biasanya dipasang pada separuh acuan yang tidak bergerak, dan ia memasukkan gelongsor semasa acuan dibuka. Slaid bergerak ke sisi apabila pin cam menolaknya. Jadual di bawah meringkaskan pertimbangan masa untuk pergerakan slaid.

Di Moldburger Mould Industry Co., Ltd., kilang kami menggunakan perisian CAD dan simulasi termaju untuk mereka bentuk dan mengesahkan masa pergerakan slaid. Kita boleh mensimulasikan keseluruhan kitaran acuan untuk memastikan slaid bergerak pada masa yang betul dan tiada gangguan dengan komponen acuan lain. Pengilangan ketepatan kami memastikan bahawa pin cam dan blok slaid dibuat mengikut dimensi tepat yang diperlukan untuk pemasaan yang betul.

4. Apakah Bahan dan Rawatan yang Memastikan Ketahanan Slaid?

Ketahanan slaid bergantung pada bahan dan rawatan yang digunakan dalam pembinaannya. Slaid mesti menahan tekanan tinggi pengacuan suntikan, geseran pergerakan berulang, dan haus cair plastik yang kasar. Bahan yang paling biasa untuk slaid dan komponennya ialah keluli alat yang dikeraskan, seperti P20, H13, dan S7. Keluli ini menawarkan gabungan kekuatan tinggi, keliatan, dan rintangan haus. Permukaan gelongsor selalunya disalut atau dirawat untuk mengurangkan geseran dan memanjangkan hayat. Rawatan biasa termasuk nitriding, penyaduran krom, dan penggunaan salutan tahan haus seperti titanium nitride (TiN) atau karbon seperti berlian (DLC). Jadual di bawah meringkaskan bahan dan rawatan yang digunakan dalam slaid kami.

Di kilang kami, kami hanya menggunakan bahan dan rawatan berkualiti tinggi untuk Komponen dan Sisipan Acuan Tepat kami. Kami mempunyai peralatan dan kepakaran untuk melaksanakan aplikasi nitriding, penyaduran krom dan salutan secara dalaman. Kami juga menawarkan pelbagai plat haus standard dan tersuai serta sesendal pemandu untuk disesuaikan dengan reka bentuk slaid yang berbeza. Matlamat kami adalah untuk menyediakan slaid yang beroperasi dengan pasti sepanjang hayat acuan.

5. Apakah Prinsip Reka Bentuk Menghalang Kegagalan Slaid?

Reka bentuk mekanisme slaid mesti mengambil kira daya, gerakan, dan persekitaran proses pengacuan suntikan. Beberapa prinsip reka bentuk adalah penting untuk mencegah kegagalan slaid. Yang pertama ialah bimbingan yang mencukupi. Slaid mesti dipandu sepanjang laluannya dengan ketepatan. Ini biasanya dicapai dengan rel panduan dan plat haus. Rel panduan mestilah cukup tegar untuk menahan daya sisi pada gelongsor, dan plat haus mesti menyediakan permukaan geseran rendah. Prinsip kedua ialah penjajaran yang betul. Slaid mesti diselaraskan dengan rongga acuan dan teras. Penyelewengan boleh menyebabkan pengikatan, haus dan kerosakan pada bahagian tersebut. Prinsip ketiga ialah pramuat yang mencukupi. Slaid mesti dipramuat pada landasan panduan untuk menghapuskan permainan. Ini memastikan slaid bergerak dengan lancar dan tepat. Prinsip keempat ialah perlindungan daripada pencemaran. Mekanisme slaid mesti dilindungi daripada kilat plastik, habuk, dan serpihan. Ini biasanya dicapai dengan pengedap atau penutup. Jadual di bawah meringkaskan prinsip reka bentuk ini.

Di Moldburger Mould Industry Co., Ltd., kilang kami mengikut prinsip reka bentuk ini dalam pembuatan slaid dan sisipan kami. Kami menggunakan pemesinan ketepatan untuk memastikan semua komponen padan bersama dengan betul. Kami menggunakan plat haus berkualiti tinggi dan rel panduan untuk memberikan gerakan yang licin dan tepat. Dan kami menggabungkan pengedap dan penutup untuk melindungi mekanisme daripada pencemaran. Matlamat kami adalah untuk menyediakan slaid yang beroperasi dengan pasti sepanjang hayat acuan.

6. Apakah Spesifikasi Mentakrifkan Slaid dan Sisipan Acuan Berkualiti Tinggi?

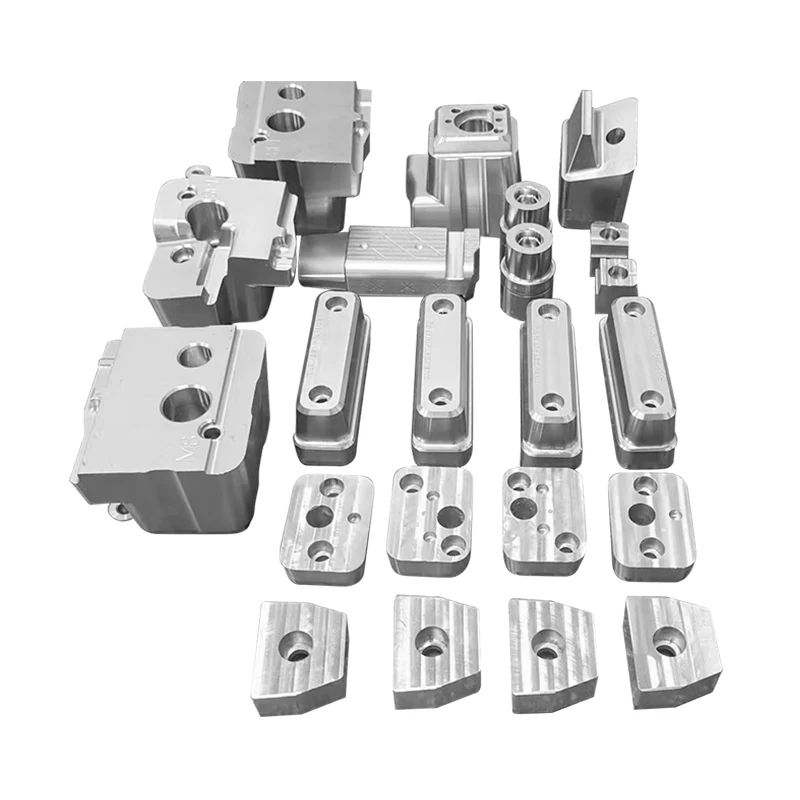

Spesifikasi utama untuk slaid dan sisipan acuan termasuk bahan, kekerasan, toleransi dimensi, kemasan permukaan dan salutan. Jadual di bawah menyediakan ringkasan spesifikasi tipikal untuk Komponen dan Sisipan Acuan Tepat kami.

Di kilang kami, kami mengeluarkan Komponen dan Sisipan Acuan Tepat kami untuk memenuhi spesifikasi ini dan banyak lagi. Kami boleh menyesuaikan bahan, kekerasan dan salutan untuk memenuhi keperluan khusus anda. Sistem kawalan kualiti kami termasuk pemeriksaan dimensi, ujian kekerasan dan ukuran kemasan permukaan untuk memastikan setiap komponen memenuhi piawaian kami yang tinggi.

7. Soalan Lazim (FAQ)

Soalan 1: Apakah perbezaan antara gelongsor dan pengangkat dalam acuan?

Jawapan: Slaid bergerak secara sisi, berserenjang dengan arah bukaan acuan, untuk membentuk potongan bawah pada bahagian tepi. Pengangkat bergerak pada sudut, biasanya untuk membentuk potongan bawah pada bahagian dalam bahagian atau untuk membantu dengan lonjakan. Kedua-duanya adalah mekanisme untuk membentuk ciri yang tidak boleh dibentuk dengan tarikan lurus yang mudah, tetapi ia beroperasi dalam arah yang berbeza dan digunakan untuk geometri yang berbeza.

Soalan 2: Bagaimanakah cara saya menentukan strok yang diperlukan untuk slaid?

Jawapan: Lejang yang diperlukan untuk slaid ditentukan oleh kedalaman potongan bawah ditambah margin keselamatan. Slaid mesti menarik balik cukup jauh untuk membersihkan bahagian bawah sepenuhnya sebelum bahagian itu dikeluarkan. Sebagai peraturan umum, strok hendaklah sekurang-kurangnya 5-10 mm lebih besar daripada kedalaman undercut. Pukulan yang tepat bergantung pada geometri bahagian dan reka bentuk acuan. Pasukan kejuruteraan kami boleh membantu anda mengira strok yang diperlukan untuk aplikasi khusus anda.

Soalan 3: Apakah yang menyebabkan gelongsor dirampas atau diikat?

Jawapan: Slaid boleh dirampas atau diikat kerana beberapa sebab: pelinciran tidak mencukupi, pencemaran daripada kilat plastik atau serpihan, salah jajaran gelongsor atau rel panduan, pramuat tidak mencukupi, atau haus rel panduan dan plat haus. Penyelenggaraan tetap, termasuk pembersihan dan pelinciran, boleh menghalang kebanyakan masalah rampasan. Jika slaid mengikat, ia harus dibongkar, diperiksa dan dibaiki sebelum digunakan selanjutnya.

Soalan 4: Berapa kerapkah slaid acuan perlu dikekalkan?

Jawapan: Slaid acuan hendaklah diperiksa dan diselenggara secara berkala, bergantung kepada jumlah pengeluaran dan bahan yang dibentuk. Sebagai garis panduan am, slaid perlu diperiksa selepas setiap 10,000-50,000 kitaran. Pemeriksaan hendaklah termasuk memeriksa kehausan, mengesahkan penjajaran, dan pelinciran permukaan gelongsor. Penyelenggaraan pencegahan boleh memanjangkan hayat slaid dan mengelakkan masa henti yang tidak dijangka.

Soalan 5: Bolehkah slaid dipasang semula kepada acuan sedia ada?

Jawapan: Dalam sesetengah kes, slaid boleh dipasang semula kepada acuan sedia ada, tetapi ini adalah proses yang kompleks yang memerlukan kejuruteraan yang teliti. Acuan mesti mempunyai ruang yang mencukupi untuk mekanisme slaid, dan asas acuan mesti diubah suai untuk menampung pin cam atau silinder hidraulik. Pemasangan semula selalunya lebih mahal dan memakan masa daripada mereka bentuk slaid ke dalam acuan dari awal. Pasukan kejuruteraan kami boleh menilai acuan anda dan menasihati sama ada pengubahsuaian boleh dilaksanakan.

8. Kesimpulan

Slaid memainkan peranan penting dalam pergerakan acuan yang kompleks dengan membolehkan pengeluaran bahagian dengan potongan bawah, lubang sisi, benang dan ciri lain yang tidak boleh diacu dengan acuan buka dan tutup yang ringkas. Ia adalah mekanisme ketepatan yang mesti direka, dihasilkan dan dikekalkan mengikut piawaian tertinggi. Bahan, rawatan dan prinsip reka bentuk yang digunakan dalam pembinaannya menentukan kebolehpercayaan dan hayatnya. Di Moldburger Mould Industry Co., Ltd., kilang kami mengkhususkan diri dalam pembuatan Komponen Dan Sisipan Acuan Tepat, termasuk slaid, blok slaid, pin cam dan plat haus. Kami mempunyai kepakaran dan peralatan untuk menghasilkan komponen berkualiti tinggi yang memenuhi keperluan yang paling mendesak. Pasukan kejuruteraan kami bekerjasama rapat dengan pelanggan kami untuk memastikan setiap komponen dioptimumkan untuk aplikasi khusus mereka.

Sama ada anda mereka bentuk acuan baharu atau mengekalkan acuan sedia ada, kami menjemput anda untuk menghubungi kami untuk membincangkan keperluan anda. Kami boleh menyediakan sampel, data teknikal dan bantuan reka bentuk. Komitmen kami terhadap kualiti dan kepuasan pelanggan telah menjadikan kami rakan kongsi yang dipercayai untuk pembuat acuan dan acuan di seluruh dunia.

Hubungi Moldburger Mould Industry Co., Ltd. hari iniuntuk membincangkan keperluan Komponen Acuan Dan Sisipan Tepat anda dan temui cara slaid kami boleh meningkatkan prestasi dan kebolehpercayaan acuan kompleks anda.
