Mengapa Asas Acuan dan Bahagian Piawai Menentukan Hayat Acuan?

Jangka hayat acuan sering dinilai oleh bahan rongga dan ketepatan pemesinan. Tetapi perkara yang benar-benar menentukan sama ada acuan boleh boleh dipercayai dan boleh diramal mencapai hayat reka bentuknya ialah bahagian yang tidak diberi perhatian oleh sesiapa pun—asas acuan dan bahagian standard.

Asas acuan ialah rangka. Bahagian standard adalah sendi. Jika rangka tidak sejajar dan sendi longgar, rongga yang terbaik pun tidak akan bertahan.

Asas Acuan: Asas untuk Segala-galanya

Asas acuan adalah pembawa untuk keseluruhan acuan. Ia menyepadukan semua komponen berfungsi—rongga, teras, sistem lenting, sistem penyejukan dan sistem gating—ke dalam rangka kerja yang tepat, memastikan ia kembali ke kedudukan yang sama dengan setiap kitaran buka dan tutup.

Komponen Teras Asas Acuan Standard

Plat ini disusun, dikunci dengan skru, dan bergantung pada pin panduan dan sesendal untuk menjamin kebolehulangan kedudukan setiap kitaran.

Dua Keperluan Prestasi Teras untuk Asas Acuan

Kekakuan diutamakan. Tekanan suntikan boleh mencecah ratusan kilogram setiap sentimeter persegi. Jika asas acuan tidak mempunyai ketegaran, ia akan berubah bentuk di bawah tekanan tinggi-garisan perpisahan terbuka, kilat muncul; teras beralih, ketebalan dinding menjadi tidak sekata; pin ejektor mengikat, dan keseluruhan acuan mesti dibongkar.

Ketepatan adalah kedua. Kelegaan muat antara pin panduan dan sesendal, serta kerataan dan segi empat sama setiap plat, secara langsung menentukan sama ada acuan dibuka dan ditutup dengan lancar dan sama ada dimensi produk kekal stabil.

 Bahagian Standard: Komponen Paling Murah Yang Paling Kerap Gagal

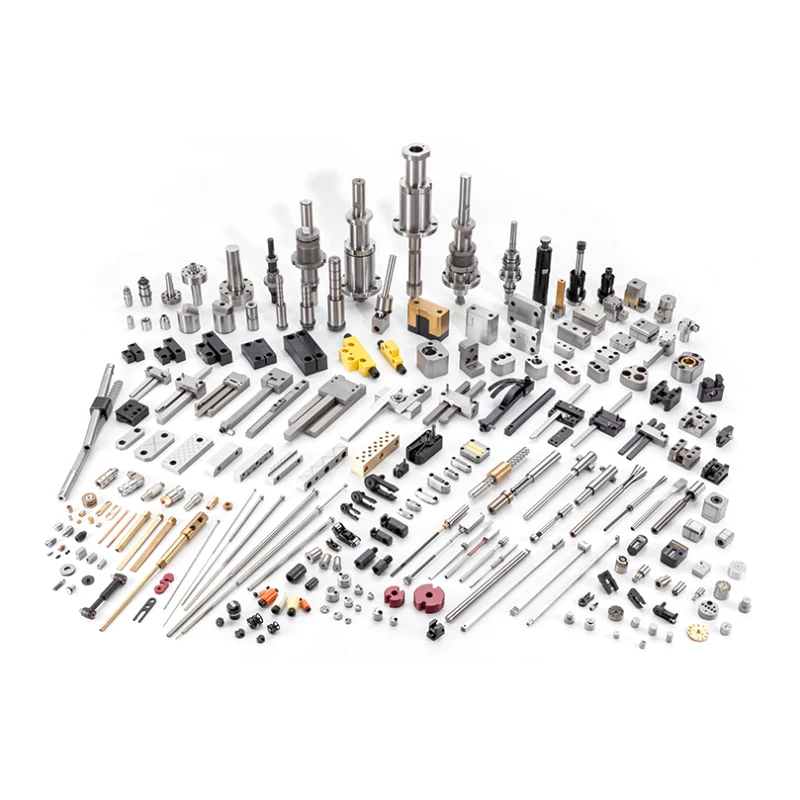

Bahagian standard ialah semua komponen bukan rongga, bukan teras yang boleh ditukar ganti dalam acuan. Pin panduan, sesendal, pin ejektor, spring, pengedap, gelang pengesan, blok pengunci—semuanya dikira.

Mereka kelihatan biasa, mereka murah untuk dibeli, tetapi lebih separuh daripada semua kegagalan acuan mengesan kembali kepada komponen ini.

1. Pin Panduan dan Sesendal

Sistem bimbingan memastikan penjajaran tepat bagi bahagian bergerak dan pegun dengan setiap penutupan. Kebanyakan kegagalan acuan bermula dengan kehilangan ketepatan panduan.

Bahan: Keluli galas SUJ2 atau keluli alat SKD11, dengan pengerasan aruhan frekuensi tinggi kepada HRC 58-62, diikuti dengan pengisaran ketepatan hingga kemasan permukaan Ra 0.2-0.4.

Kelegaan Fit: Biasanya 0.02-0.05 mm, bergantung pada saiz acuan. Terlalu besar, dan teras dan rongga tidak sejajar. Terlalu kecil, dan rintangan pembukaan dan penutupan meningkat, menyebabkan pedih.

Mod Kegagalan:

• Bergelombang pada pin → disebabkan oleh pelinciran yang tidak mencukupi atau beban yang tidak sekata

• Sendal haus → tamat hayat perkhidmatan; menggantikan mereka

• Pin bengkok → disebabkan oleh lentingan yang tidak seimbang atau daya pengapit yang tidak sejajar daripada mesin suntikan

2. Pin Ejector, Lengan dan Batang Tolak

Sistem lontar melihat kekerapan berbasikal tertinggi dan pemuatan paling kompleks bagi mana-mana bahagian acuan.

Pin Ejector: Diperbuat daripada keluli berkelajuan tinggi SKH51 atau keluli alat kerja panas SKD61, dengan hujung yang mengeras. Kelegaan muat dengan lubang panduan hendaklah 0.015-0.025 mm. Terlalu ketat, dan pin mengikat. Terlalu longgar, dan denyar muncul pada titik lenting.

Dua punca utama kerosakan pin ejektor: daya lenting berada di luar pusat dari pusat rintangan pembongkaran, atau pin terjejas semasa pemulangan.

Springs: Bertanggungjawab untuk mengembalikan plat ejector. Isu yang paling diabaikan ialah keletihan musim bunga. Selepas berpuluh-puluh ribu mampatan, ketinggian bebas menjadi pendek. Plat ejektor gagal kembali sepenuhnya, dan pin ejektor menyerang separuh pegun semasa penutupan seterusnya.

Kaedah semak: Periksa ketinggian bebas musim bunga setiap 100,000 kitaran. Gantikan jika ia telah jatuh di bawah 90% daripada ketinggian asal.

3. Pengedap dan Penyekat

Kebocoran air sistem penyejukan adalah kegagalan mengejut yang paling biasa di lantai kedai.

Pengedap (O-cincin): Diperbuat daripada getah silikon suhu tinggi atau fluororubber, dengan had suhu atas masing-masing 200°C dan 260°C. Kegagalan disebabkan oleh penuaan suhu tinggi, pengerasan atau set mampatan. Gantikan setiap 500,000 kitaran atau setiap tahun, yang mana dahulu.

Sekat: Ubah hala arah aliran air untuk penyejukan setempat. Kegagalan yang paling biasa ialah penyumbatan skala—terutamanya teruk di kawasan yang mempunyai air keras. Gunakan air yang dilembutkan atau tambah bahan tambahan anti-karat dan anti-skala.

4. Mengesan Cincin dan Blok Mengunci

Cincin Mencari: Dipasang pada plat pengapit atas, berpusat dengan muncung mesin suntikan. Pemilihan yang salah menyebabkan kesipian antara muncung dan sesendal sprue—paling terbaik, kebocoran bahan; paling teruk, sesendal sprue dan muncung rosak.

Blok Mengunci: Digunakan untuk mengunci slaid (teras sisi). Apabila haus, daya penguncian tidak mencukupi, dan gelongsor beralih ke belakang di bawah tekanan suntikan, menyebabkan kilat pada sisi produk. Periksa permukaan pengunci dengan kerap untuk mengesan lekukan atau haus. Jangan tunggu denyar muncul sebelum menyelesaikan masalah.

Mengapa Bahagian Standard Gagal Selalunya

Bahagian standard adalah komponen yang paling mudah diseragamkan, paling murah, dan paling tidak ketara dalam acuan.

Dan dengan tepat kerana ia murah dan tidak dapat dilihat, ia adalah yang paling kerap diabaikan:

• Pin panduan kering—tiada sesiapa yang menyemak

• Mata air digunakan sehingga ia terputus

• Cincin-O bocor, dan seseorang membungkus pita di sekelilingnya dan terus berlari

• Pin ejector sedikit bengkok, tetapi "ia masih berfungsi"

Hasil kumulatif dari semua keputusan "ia masih berfungsi" ini: mata air yang bernilai beberapa dolar pecah, plat ejector tersekat, keseluruhan acuan ditarik dari mesin untuk dibaiki, jam kapasiti pengeluaran hilang, dan beribu-ribu dolar dalam kos penyelenggaraan menimbun.

Prinsip Pemilihan

Pemilihan Asas Acuan

Pemilihan Bahagian Standard

Penyelenggaraan: Tiada Kerumitan Teknikal, Hanya Disiplin Pelaksanaan

Penyelenggaraan asas acuan dan bahagian standard tidak rumit. Apa yang diperlukan adalah kekerapan dan disiplin.

Rujukan Pantas Diagnosis Kesalahan

Theasas acuan dan bahagian standardjangan tentukan betapa cantiknya produk itu—itulah tugas rongga. Mereka hanya menentukan satu perkara: sama ada acuan boleh boleh dipercayai dan konsisten menghasilkan bahagian sepanjang hayat yang dimaksudkan.

Rangka yang tidak sejajar tidak dapat menghantar kuasa, tidak kira betapa kuatnya otot. Sendi yang kaku tidak boleh bergerak, tidak kira seberapa mampu anggota itu.

Apabila memilih asas acuan, utamakan ketegaran berbanding ringan, ketepatan berbanding harga. Apabila membeli alat ganti standard, jenama tidak perlu menjadi yang paling mahal, tetapi spesifikasi mestilah betul. Dalam penyelenggaraan harian, gantikan spring mengikut jadual, pelincir pin panduan dengan kerap, dan tukar pengedap apabila ia mencapai akhir hayat. Tugasan ini tidak memerlukan kemahiran teknikal—hanya senarai semak dan disiplin untuk mengikutinya.
